油圧サーボパンチング切断機
ソリューション
適用範囲:

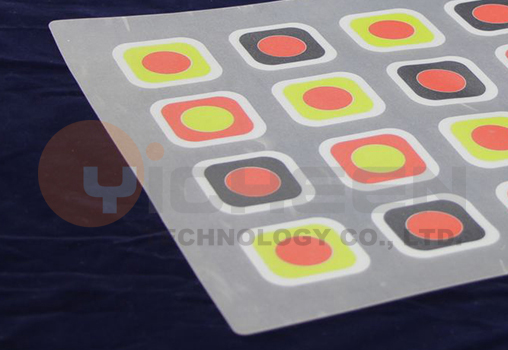

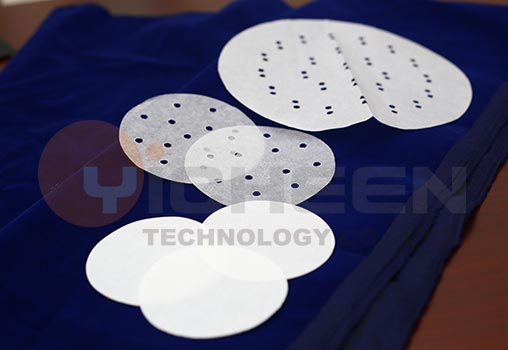

各種プラスチックフィルム、例:ディフューザーフィルム、反射フィルム、光増強フィルム、PET、PE、PVC、紙、粘着シールなど
製品紹介:
- 最大切断寸法:1500x1500mma。
- PLCマイクロコンピューターのデジタル操作パネル採用により画像が鮮明で操作もしやすいです。
- 高精度の金型高さ微調整制御機能が有り、マイコンの画面上において個別に微調整可能で、素早くカッター調整を完成させ生産効率が高まります。
- 金型を精密に切断位置に合わせて設置し、正確かつ迅速に金型交換ができるため、金型の磨耗が少なく使用寿命が延びます。オプションとしてカッターモールド回転機能もあり、素早く精確にカッターモールドの変更ができます。
- オプションとして切カッティング加工時に発生する切削屑や粉塵の除去ができる集塵機能もあります。
- オプションとして静電気除去装置とボードクリーナーの取り付けが可能であります。
- マシンの周囲には距離ガードと非常停止安全スイッチが設置されており、不適切な操作による危険からオペレーターを保護します。
- オプションとして材料スタッキング装置、巻き戻し装置があります(シャフト付 or シャフトレス)。
仕様説明
型式 | HDR-0303 | HDR-0505 | HDR-0808 |
最大切断力 | 8Tons | 8Tons | 8Tons |
切断寸法 | W280xL(D)280mm | W480xL(D)480mm | W780xL(D)780mm |
切断厚 | 0.05~0.3mm | 0.05~0.3mm | 0.05~0.3mm |
材料送り精度 | +/-0.10mm | +/-0.10mm | +/-0.10mm |
切断速度 | 40 times/min | 40 times/min | 40 times/min |
総電力消費量 | 7KW | 7KW | 10KW |
型式 | HDR-0303 |
最大切断力 | 8Tons |
切断寸法 | W280xL(D)280mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 7KW |
型式 | HDR-0505 |
最大切断力 | 8Tons |
切断寸法 | W480xL(D)480mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 7KW |
型式 | HDR-0808 |
最大切断力 | 8Tons |
切断寸法 | W780xL(D)780mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 10KW |
型式 | HDR-1010 | HDR-1212 | HDR-1515 |
最大切断力 | 30Tons | 30Tons | 30Tons |
切断寸法 | W980xL(D)980mm | W1150xL(D)1150mm | W1450xL(D)1450mm |
切断厚 | 0.05~0.3mm | 0.05~0.3mm | 0.05~0.3mm |
材料送り精度 | +/-0.10mm | +/-0.10mm | +/-0.10mm |
切断速度 | 40 times/min | 40 times/min | 40 times/min |
総電力消費量 | 18KW | 18KW | 18KW |
型式 | HDR-1010 |
最大切断力 | 30Tons |
切断寸法 | W980xL(D)980mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 18KW |
型式 | HDR-1212 |
最大切断力 | 30Tons |
切断寸法 | W1150xL(D)1150mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 18KW |
型式 | HDR-1515 |
最大切断力 | 30Tons |
切断寸法 | W1450xL(D)1450mm |
切断厚 | 0.05~0.3mm |
材料送り精度 | +/-0.10mm |
切断速度 | 40 times/min |
総電力消費量 | 18KW |
弊社は、上記の仕様内容を適時に変更する権利を保有しております。
お客様のニーズに応じてカスタマイズ仕様が可能です。
